ss570122的雕刻机制作过程(3)
文章长度[3861] 加入时间[2007/3/18] 更新时间[2025/10/13 19:21:21] 级别[0] [评论] [收藏]

作者:ss570122 原载:磁动力电子论坛


图41 腐蚀好后的板子


  做板子的另一面,其它同上,关键是定位,先将第一面腐蚀好后的四角定位孔钻透,然后把另一面图纸用小细杆定位好,继续腐蚀

图42

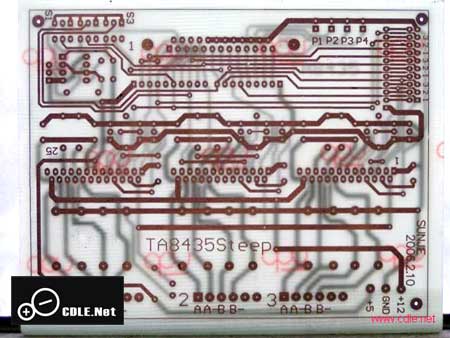

图43 这是腐蚀好的另一面

  这是打印的设计原理图、PCB图和腐蚀好后的控制电路板

图44

  检验,将腐蚀好的板子放在亮处,看,每个焊盘和过孔对的很整齐,双面板制作成功。当然还要适当的检查和修补。

图45

  下面介绍焊好元件的电路板。

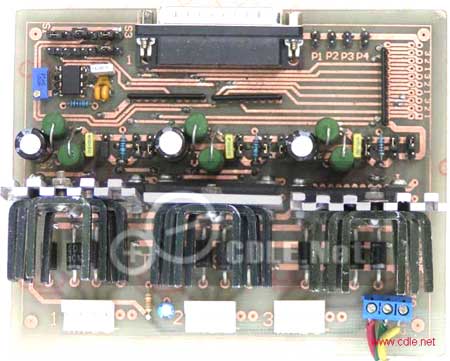

图46 板子上面

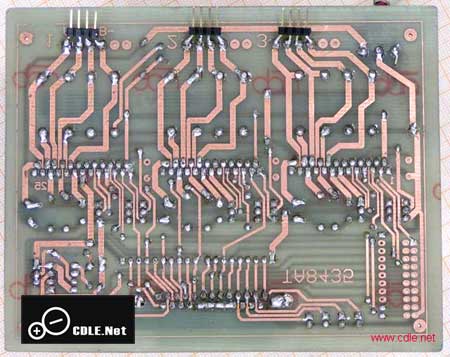

图47 板子下面

图48 板子侧面

图49

 调试X轴和Z轴滑台

图50

图51 X轴

 这是最后定型的TA8435H控制板子,亮的发光二极管是指示三轴的运动状态(脉冲、使能和正反转)。

好了,就传到这里,下一步是安装Z轴滑台和整体调试。

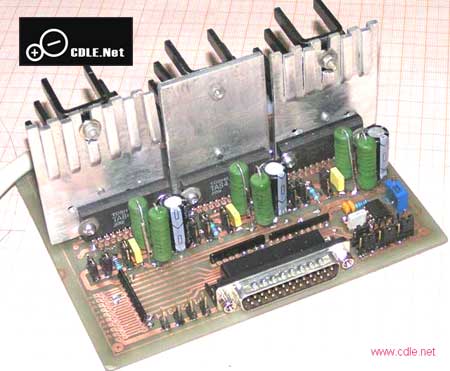

这是最后定型的TA8435H控制板子,亮的发光二极管是指示三轴的运动状态(脉冲、使能和正反转)。

图52

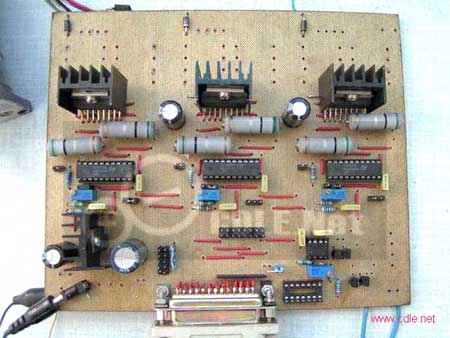

  这是以前采用的L297+L298控制板,这次做的板子体积小多了。

图53
